在线式复合气体探测器

型号:FIX800

在线式复合气体探测器采用高性能智能化气体传感器,是一款可对多种组分气体(有毒有害气体、可燃气体、氧气、二氧化碳以及挥发性有机化合物VOC、TVOC)进行连续在线监测的智能化高性能检测仪器。 探测器使用了超过30多种可以即插即用的智能传感器,包括原装进口PID光离子传感器、电化学毒气传感器、氧气、催化燃烧传感器和红外CO2传感器,红外CH4传感器,可同时检测1-4种有毒有害气体,以适应不同行业的检测需求。探测器通过气体报警控制器及监控管理软件在电脑上可以实现实时浓度显示,也可以通过选配的无线模块将实时的监测数据和报警状态传到安全控制中心。

  • 产品特点
  • 产品参数
  • 产品规格
  • 售后保障

产品特点

◆高性能智能传感器,使用寿命长达2-3年以上;

◆ 采用嵌入式32位超低功耗微处理器,响应时间短、检测误差小分辨率高;

◆ 配置红外遥控器,通过遥控器可进行菜单操作,可实现在危险场合免开盖操作;

◆ 智能的温湿度和零点补偿算法,2级至4级以上的目标点全软件自动校准功能,确保测量结果的准确性;开机自动检测各个传感器以及元器件的工作状态;

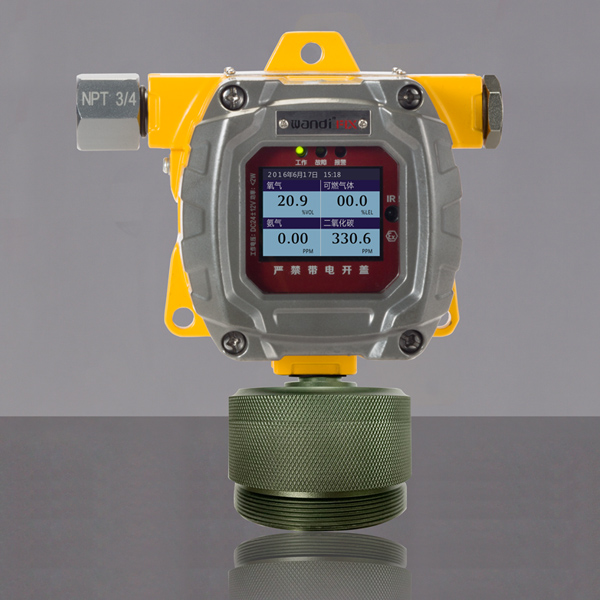

◆ 2.31寸高清彩色显示屏,大而清晰的背景光可在任何灯光条件下显示测量信息;简单易懂的UI彩色图标菜单、4键导航的友好用户操作界面,尽显设计的人性化、国际化;

◆ 支持ppm和μmol/mol、ppm和mg/m3等浓度属性单位相同之间的切换;,支持中英文操作菜单界面切换;

◆ 具有数据上传功能,支持 Modbus RS485协议和HJ212协议数据上传;

◆ 实时数据传输,可以多种报警方式准确地发出本地及远程无线报警通知(选配);

◆ 科学的机械设计,气室采用军工品质的高强度铝型材,耐磨耐腐浊,适用于复杂恶劣的工业环境,合理科学的气室设计,保证传感器实时监测的准确性;

◆ 自动存储,存储间隔可自定义,可存储20万组带日期时间标识的数据,如选配TF存储卡,可存储1000万组以上;

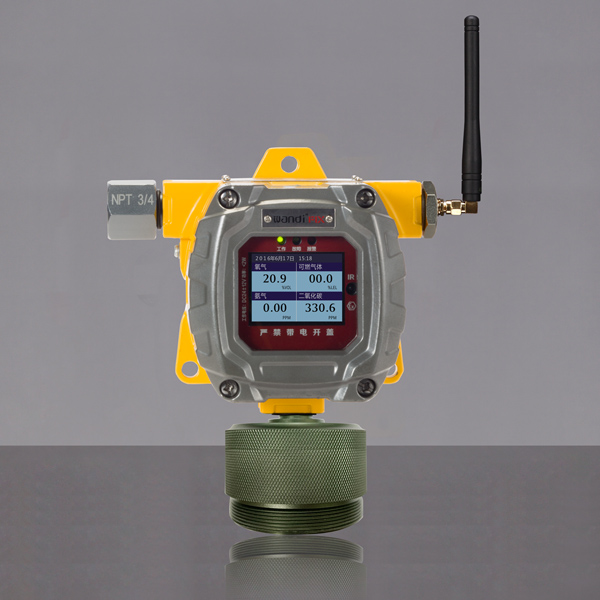

◆ 短距离的RTU无线传输方式或任何地方不限距离的GPRS无线传输方式都可以通过内置无线模块功能将实时的检测数据和报警状态传到安全中心(选配);

◆ 防爆等级为Exd II CT6,国家防爆电气检验中心认证。

产品参数

产品名称 在线式复合气体探测器
产品型号 FIX800
检测气体 空气中的可燃气体EX、一氧化碳CO、氧气O2、硫化氢H2S、二氧化碳CO2、甲烷CH4、氨气NH3、氢气H2、二氧化硫SO2、氮气N2、甲醛CH2O、臭氧O3、VOC、TVOC、苯、磷化氢PH3、氟化氢、氯化氢、氯气、一氧化氮、二氧化氮、氟气、油气等有毒有害及可燃气体;

实际检测气体以出厂标签为准。

检测原理 视具体检测气体而定,催化燃烧原理、电化学原理、红外原理、PID光离子原理可选;

催化燃烧原理:如可燃气体、甲烷、氢气等可燃气体;

电化学原理:如氧气、一氧化碳、氢气、氨气、二氧化硫、硫化氢、臭氧、氮氧化物、氟化氢、氯气等;

红外原理:二氧化碳、甲烷、溴甲烷、油气等;

PID光离子原理:VOC、TVOC、苯、二甲苯等;

测量范围 视具体检测气体而定,以出厂标签为准。

0-1ppm、5ppm、10ppm、20ppm、50ppm、100ppm、200ppm、500ppm、1000ppm、2000ppm、5000ppm、10000ppm、50000ppm、100%Lel 、0-2%Vol、5%Vol、10%Vol、30%Vol、100%Vol可选

分 辨 率 0.01 ppm 或0.001ppm(0~1ppm);0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(1000ppm以上); 0.1%Vol(0~100%Vol)或0.01%Vol(0~100%Vol);0.1% Lel(0~100% Lel);
支持传感器



电化学传感器、红外传感器、PID光离子传感器,催化燃烧传感器任意组合,灵活配置;
组合方式 二合一、三合一、四合一可选;二合一以上配置的传感器可独立打开或关闭,避免气体干扰延长传感器使用寿命
采样方式 ①  自由扩散式——在线式连续检测,自由扩散式的检测方式;

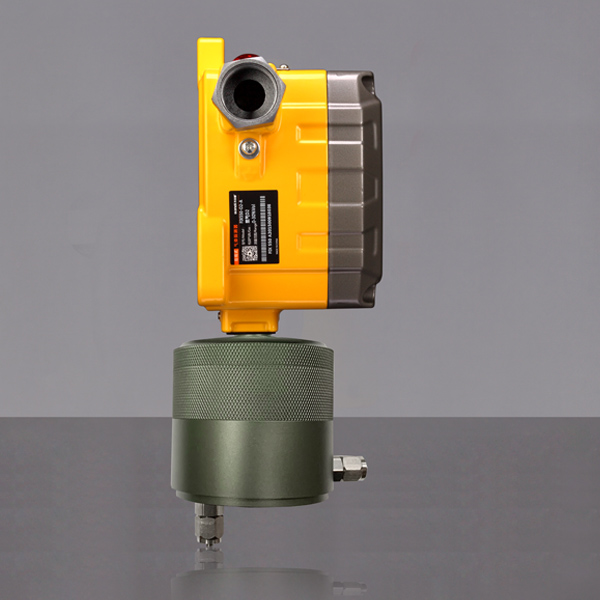

②吸气式—外置气泵选配流通式转接头进出气或内置气泵,实现泵吸式的检测方式(气泵选配)

示值误差 ±3% FS(视具体气体类型)
重 复 性 ≤±1%
零点漂移 ≤±1%(FS/年)
响应时间 T90 < 30秒(视具体气体类型)
供电电源 24VDC(标准工作电压)、15~28VDC(允许工作电压范围)
功    耗 < 2.0W(可燃气体,不带声光报警);< 1.5W(有毒气体,不带声光报警)
压力范围 86kPa~106kPa
温度范围 -20℃~+55℃(典型值);-40℃~+70℃(极限值)
(更高温度、湿度检测环境可选购我司的前置预处理气体监测系统)
湿度范围 10%~95%RH(无凝露)
主体材质 ADC12铝合金,316不锈钢可选
输出信号 ①三线制4~20mA电流信号输出,可连各种报警控制器、PLC、DCS 等控制系统

②RS485数字信号输出,连接RS232转接卡可在电脑上查看存储数据

③2组继电器高低段报警开关量输出:无源触点,容量30V 1A、125VAC 0.5A(1组选配)

信号传输

方式

①三芯(四芯)屏蔽电缆传输:最远可传输1000米至2000米(单芯1平方屏蔽电缆)

②TCP/IP传输:支持TCP/IP协议,通过组网远距离实时传输(选配)

③光纤传输:最最远可传输20~40公里,光纤MODEM单模多芯传输(选配)

④RTU433无线传输:传输距离0至2公里,视传输功率及现场环境定(选配)

⑤GPRS4 4G无线传输:无距离限制,内置模块,通过运营商信号传输(选配)

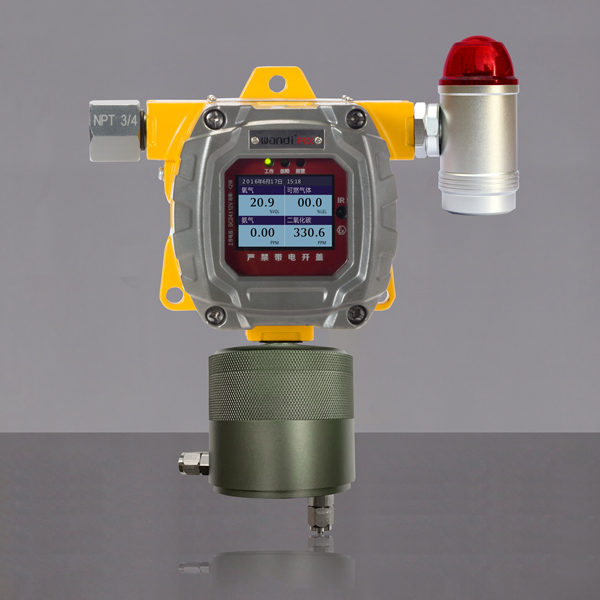

报警方式 声光报警,可选配声光报警器,报警声音:> 95dB
报警值设置 A1低值25%FS、A2高值50%FS (默认值),可单独设置TWA、STEL报警值
显示屏 2.31寸TFT高清彩色显示屏
背光 手动,报警时自动
按键模式 红外遥控器+四键操作
直接读数 测量值
数据记录 自动存储数据,存储间隔可自定义,可连续存储20万组带日期时间数据,选配TF存储卡,可存储1000万组以上数据
数据下载 支持RS485串口测量数据下载
数据上传 支持 Modbus RS485协议和HJ212协议数据上传
校准 2级以上的目标点校准功能,可设置校准标定值,一键调零
连接螺纹 M20X1.5, NPT3/4内螺纹 (可选1/2NPT、G3/4、G1/2)
防爆标志 Ex db IIC T6 Gb,Ex tb IIIC T80℃ Db
防护等级 IP66
操作模式 用户模式、管理员模式2种操作模式可供选择
外型尺寸 高210mm×宽175mm×厚85mm
重量 约1.8Kg (铝合金壳体)
执行标准 GB 15322.1-2019,GB/T 3836.1-2021,GB/T 3836.2-2021,GB/T 3836.4-2021,GB 12476.1-2013,GB 12476.4-2010,GB 12476.5-2013,JJF 1368-2012,JJF 1363-2019,JJF 1421-2013,JJF 1364-2012,GB/T 4208-2017

产品规格

标准配置:

物品名称 数量
在线式气体探测器主机 1
气体传感器数量可选 单一、二合一、三合一、四合一
遥控器 1
使用说明书 1
安装背板 1
包装盒 1
合格证\保修卡 1



可选配置:

物品名称 数量
声光报警器 1
TF存储卡 1
安装U型管箍 1
防雨罩 1
2A   DC 24V电源转换器  或  10A  DC 24V电源转换器 1
流通式气室转接头 1
防爆电缆填料函 1
气泵 1
RTU-433短距离无线模块 2
GPRS无线模块 2
